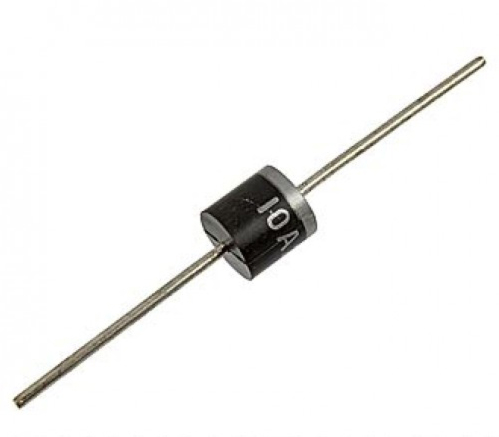

Выпрямительные диоды (выпрямители) – это полупроводниковые приборы, предназначенные для преобразования переменного тока в постоянный. Приобрести выпрямительные диоды недорого можно здесь https://k206.net/catalog/164/.

Принцип работы выпрямительного диода

Выпрямление тока происходит благодаря процессам в p-n переходе, который расположен на контакте двух полупроводников с разным типом проводимости. Вблизи этого соединения образуется запирающий слой, где практически нет носителей заряда, что создает большое сопротивление. Если на p-n переход воздействовать внешним переменным напряжением, то ширина запирающего слоя будет уменьшаться, и в конце концов слой исчезнет совсем. Ток, который при этом проходит от анода к катоду, и создается основными носителями заряда, называют прямым. По мере увеличения напряжения он будет возрастать, но только до некоторого максимального значения. Если поменять полярность напряжения, то электрический ток, создаваемый неосновными зарядами, почти исчезнет из-за возросшего сопротивления. Такой эффект можно объяснить тем, что концентрация основных носителей намного выше, чем неосновных.

Такие выпрямляющие свойства этого диода широко применяют в радио- и электротехнике во многих устройствах. Наиболее распространенными в производстве являются кремниевые и германиевые выпрямители. Реже используются арсенид галлия, фосфид индия и другие полупроводники.

Особенности маркировки выпрямляющих диодов

Графическую маркировку диодов используют для того, чтоб идентифицировать их по назначению, материалу, электрическим свойствам и параметрам. Это – буквенно-цифровой код (чаще всего четыре элемента) на корпусе диода, позволяющий правильно подключить его к электрической схеме:

1. Материал, из которого сделан диод (например, буква Г или цифра 1 обозначает германий);
2. Подкласс (например, буква Д обозначает выпрямляющий диод);
3. Рабочие возможности (электрические свойства);
4. Порядковый номер технологической разработки.

Один из примеров маркировки выпрямляющего диода – ГД243А.

Старая маркировка диодов состояла из буквы Д и цифры, обозначающей подтип диода (например, Д7). Также для некоторых типов диодов используется цветная маркировка в виде точек и полосок на корпусе.
